1

总则

竖喷型催泪喷射器除符合GA 884-2018《公安单警装备   催泪喷射器》标准的规定外，按公安部业务主管部门批准的图纸和标样制造。

2

一般要求

2.1催泪喷射器外观洁净，无变形，无催泪剂气味。

2.2各零部件表面没有机械损伤、图层脱落、锈蚀现象。

2.3各零部件装配紧密、牢固。

2.4罐体两侧具有对称的透明观察窗。

2.5罐体内催泪剂溶液均匀一致，无明显油状物，无絮状物。

2.6催泪喷射器的外观质量符合主管部门批准的标样。

3

结构

竖喷型催泪喷射器由保险盖、扭簧、转轴、喷嘴、压套、支撑套、支撑盖、内罐、囊袋组件、催泪剂溶液、外罐等零部件组成。

4

尺寸

4.1竖喷型催泪喷射器，其外形尺寸为高189.0mm，筒身最大外径为40.0mm，外罐外径为37.5mm。

4.2观察窗宽8.0mm，高80mm。

5

颜色

5.1催泪喷射器主体颜色为黑色，喷嘴颜色为白色。

5.2催泪剂溶液颜色为蓝色。

6

标识

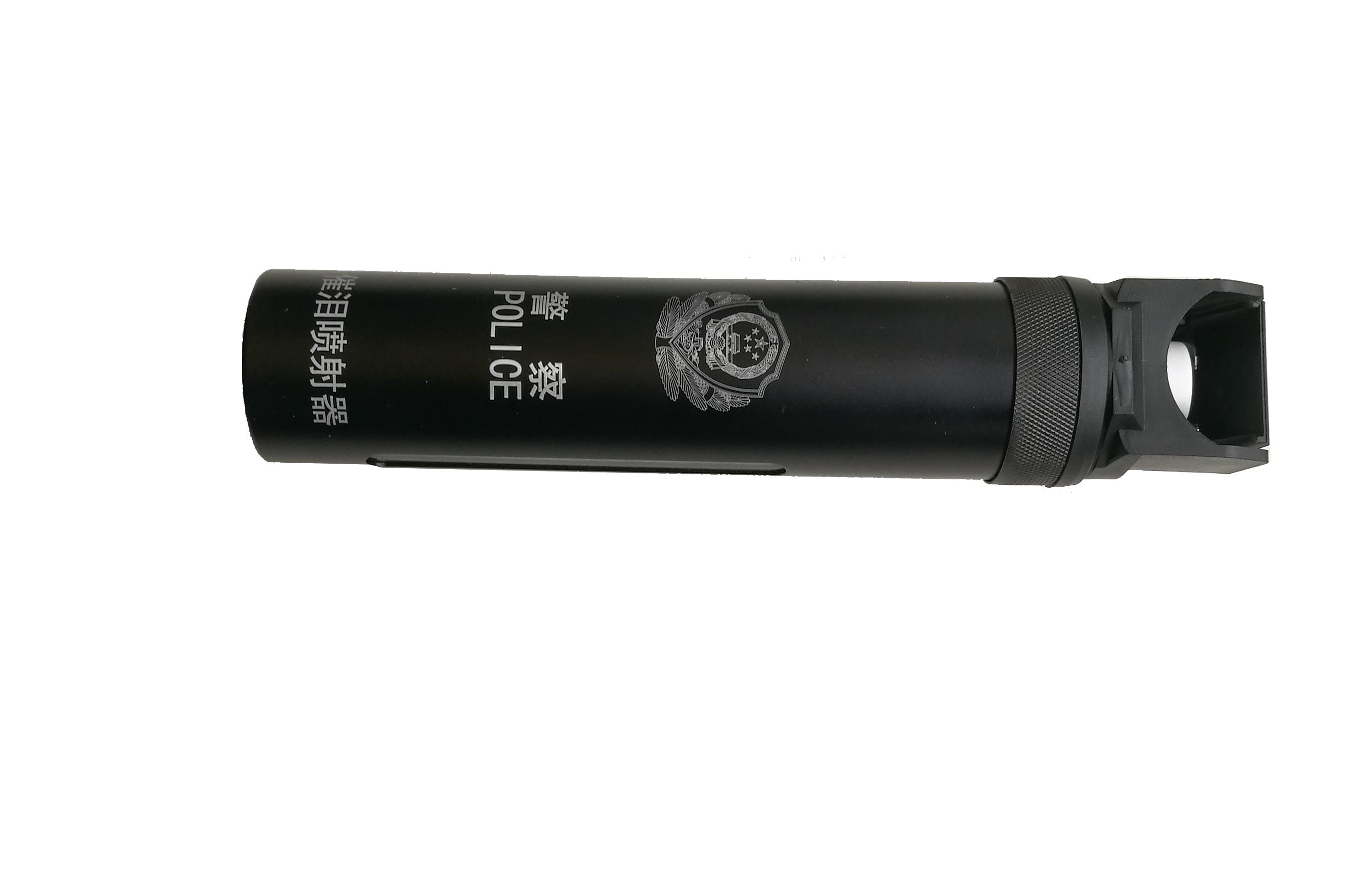

6.1催泪喷射器正面有激光雕刻“警徽”图样和“警察”“POLICE”“催泪喷射器”字样，图样和字样清晰完整。

6.2“警徽”图样符合GA   244的规定，高度尺寸为25 mm，位置与标准中图3和图4中规定的一致。

6.3“警察”字样为二号黑体，字间距8.5mm，位于警徽正下方；“POLICE”“催泪喷射器”字样为二号黑体，位于警徽下方，位置与标准中图3和图4中规定的一致。

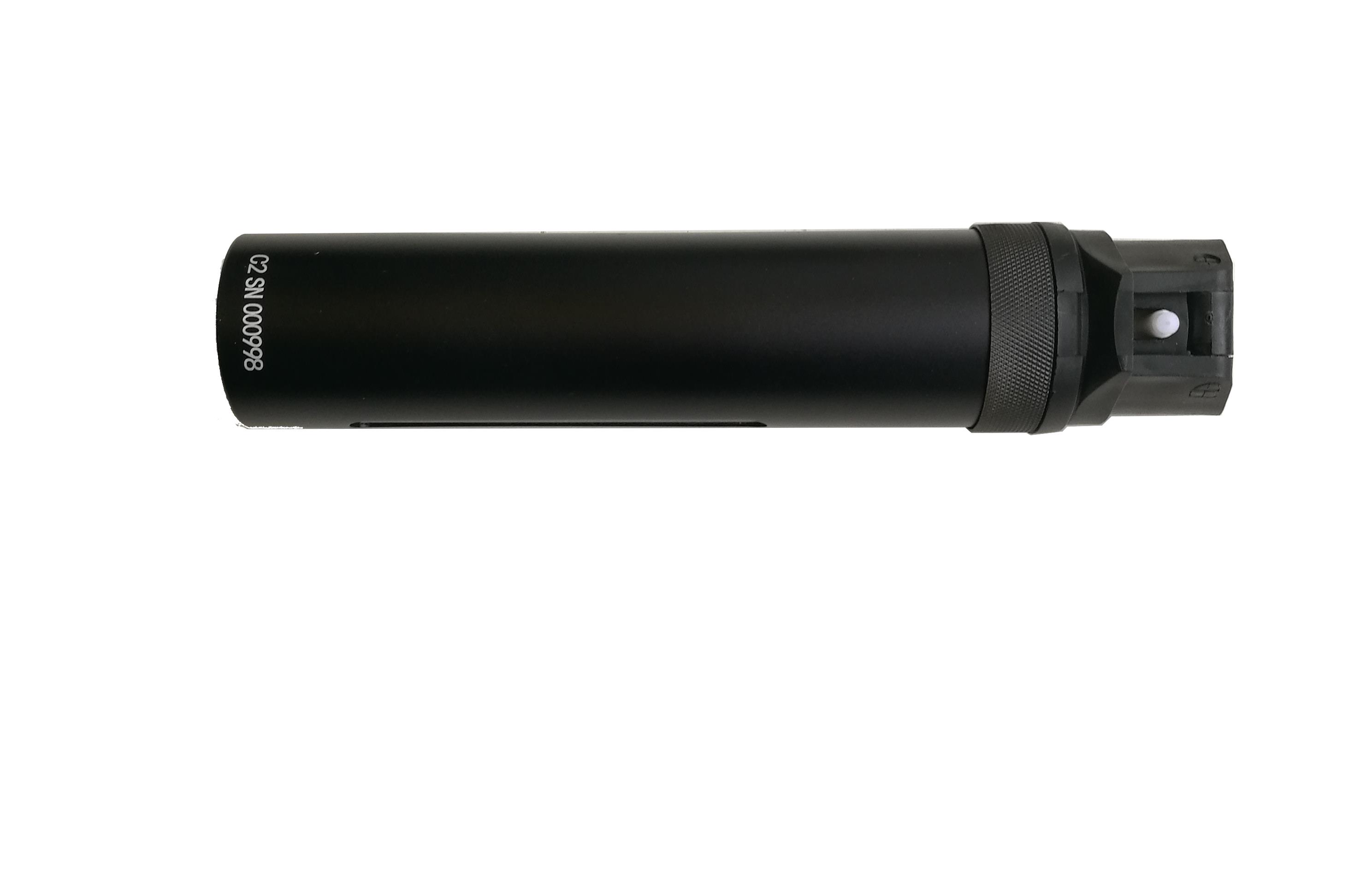

6.4催泪喷射器背面激光雕刻产品唯一编号，字体为黑色，字高为3.5 mm，下端距罐体底部平面4.5mm，罐体底面永久性标示产品生产日期和失效日期，字体为黑体，字高为2.5 mm，前四位为年份，后两位为月份。

7

质量

竖喷型催泪喷射器质量为185g±15g。

8

材料

催泪喷射器主要材料规格和质量要求符合表1的规定。

表1主要材料规格和质量要求

9

催泪剂溶液

催泪剂溶液体积为70mL±3 mL,包含溶质（合成辣椒素）和溶剂；合成辣椒素符合GA1182-2014的规定，含量为1.5%～2.0%（质量百分比），溶剂成分见表2规定。

表2 催泪剂溶剂成分

10

喷射性能

10.1连续喷射性能：催泪喷射器喷射为定向射流状，喷射距离达到大于或等于4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL。

10.2间断喷射性能：催泪喷射器有效喷射3s后，放置8h后再次进行喷射，喷射距离大于或等于3m，喷射距离达到3m的时间大于或等于4s。完全喷射后剩余溶液量小于或等于7mL。

11

稳定性

催泪喷射器在老化试验（把催泪喷射器放置在45℃±2℃，相对湿度95%±2%的试验箱中120h后取出），产品表面无剥落，不解体、不泄漏、不爆裂。喷射为定向射流状，喷射距离达到4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL，符合10.1的要求

12

承压安全性

竖喷型催泪喷射器经980N承压试验后，不解体、不泄漏、不爆裂，外观符合要求。喷射为定向射流状，有效喷射时间为10.0s，完全喷射后剩余溶液量为1.2ml，符合10.1的要求。

13

保险盖

可靠性

催泪喷射器配有安全可靠的防止误喷射的保险盖；保险盖装配平滑、复位顺畅，按钮开关松紧适度，有足够的回复力。保险盖重复启闭100次可正常使用，喷射为定向射流状，喷射距离达到4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL，符合10.1的要求。

14

振动和跌落可靠性

14.1催泪喷射器在带包装条件下经加速度幅值为2m/，频率为5 Hz～55 Hz振动试验后，不解体、不泄漏、不爆裂，保险盖和喷嘴不松脱，外观符合要求。

14.2经振动试验后的催泪喷射器以正立、倒置和横放三种姿态，从1.5m高度自由跌落至水泥地面上，各试验1次，不解体、不泄漏、不爆裂。喷射为定向射流状，喷射距离达到4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL，符合10.1的要求。

15

温度适应性

15.1把催泪喷射器放入55℃的高温箱内保温2h后不解体、不泄漏、不爆裂，外观符合要求，取出后进行喷射性能试验，喷射距离达到4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL，符合10.1的要求。

15.2把催泪喷射器放入-30℃的低温箱内保温2h后不解体、不泄漏、不爆裂，外观符合要求，取出后进行喷射性能试验，喷射距离达到4m，有效喷射时间大于或等于7s，完全喷射后剩余溶液量小于或等于7mL，符合10.1的要求。

16

包装

16.1包装有外包装箱、中包装箱和内包装箱，1个外包装箱内装有8个中包装箱，1个中包装箱内装10个内包装箱。

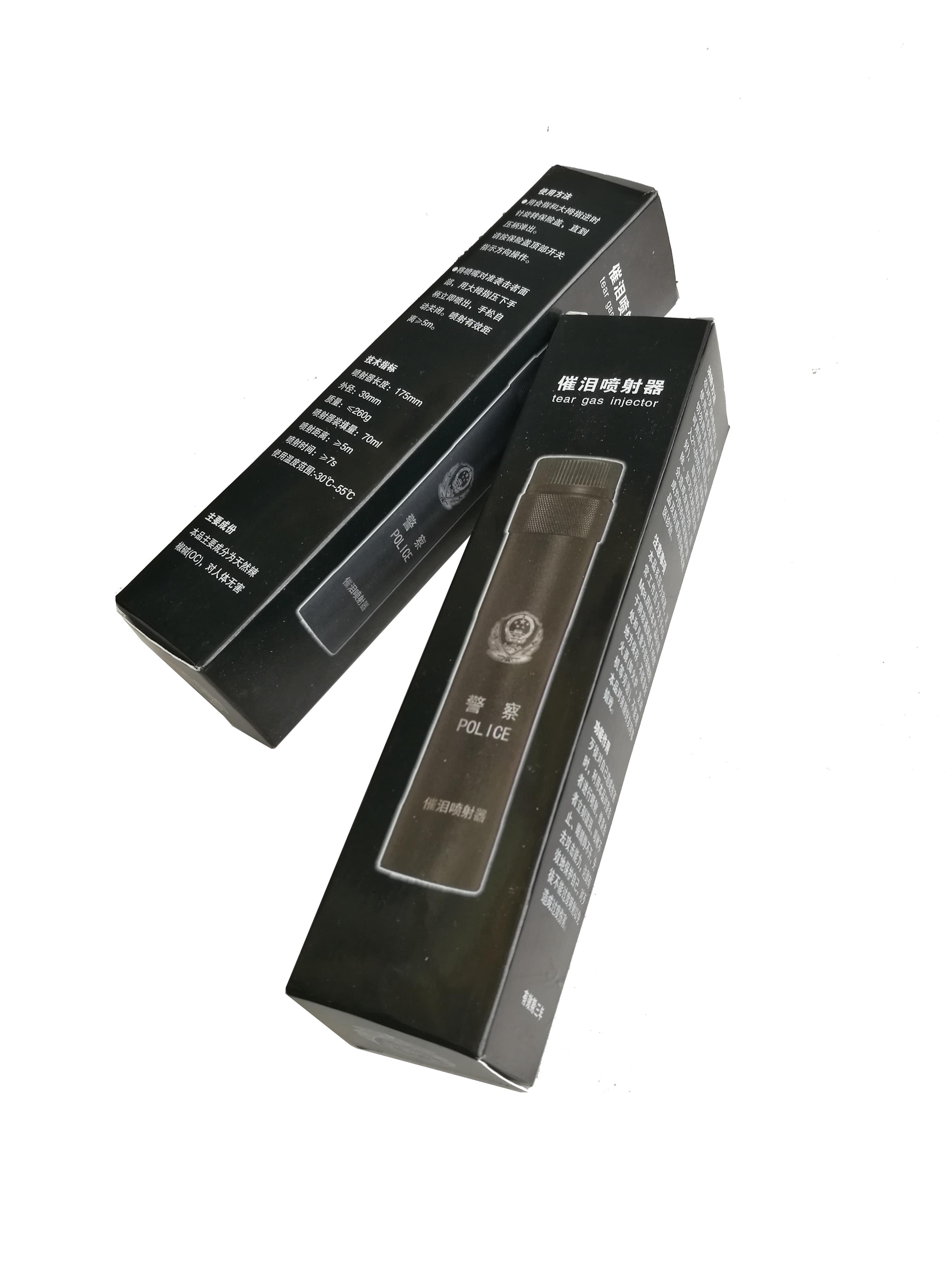

16.2内包装箱有单支催泪喷射器、说明书和合格证，用合格封签纸盒，竖喷型催泪喷射器内包装箱外形尺寸为45mm×45mm×192mm。

16.3中包装箱按产品编号顺序依次装人外包装箱。

16.4外包装箱内紧凑，不松动， 竖喷型催泪喷射器外包装箱尺寸为490mm× 420mm×   230mm。

16.5外包装箱质量符合GB/T   6543-2008中不低于2类双瓦楞纸箱的规定，内包装箱为单层瓦楞纸。外包装箱上下口盖对接处应使用宽55mm～60mm的胶粘带封牢，粘贴后胶黏带折下纸箱棱边不低于50mm。用PP12008J塑料打包带捆扎外包装箱，捆成“#”型，捆扎严紧牢固。

标志

16.6外包装纸箱两侧面均有标志，内容如下：a)产品名称；b）执行标准；c）数量；d）质量；e)外形尺寸； f）生产日期；g）承制方名称；h)编号。

16.7外包装箱两端面均有“警用品”字样和“小心轻放”“怕湿”“堆码层数极限”标志。

16.8内包装箱上注明产品名称、承制单位、产品编号等;中包装箱上注明产品编号等。

标志颜色

16.9标志颜色均为黑色;产品名称和承制方名称为黑体字,其余为宋体字;印刷布局应合理,字号大小适宜;字迹清晰、工整。
