1

技术标准

符合GA 1512-2018《公安单警装备 金属手铐》技术标准。

2

编号

金属手铐的编号由产品名称代号、承制单位代号和产品序号组成。产品名称代号用K1表示。本公司编号为：K1 SN XXXXXX

3

外观

3.1金属手铐表面作氧化处理，光滑无毛刺，色彩均匀，无剥落、起泡等缺陷。

3.2 金属手铐的左、右铐体和扇梁形状一致，无明显弯曲变形，各连接部分圆滑无毛刺。

3.3 金属手铐铐体及扇梁的边角应圆滑整齐，三排齿的齿形完整无缺损。

3.4 金属手铐左、右铐体上均无硬印。

3.5 金属手铐铐体与扇梁铆接处晃动量为0.20mm。

3.6金属手铐的外观质量符合公安部业务主管部门批准的标样。

4

结构

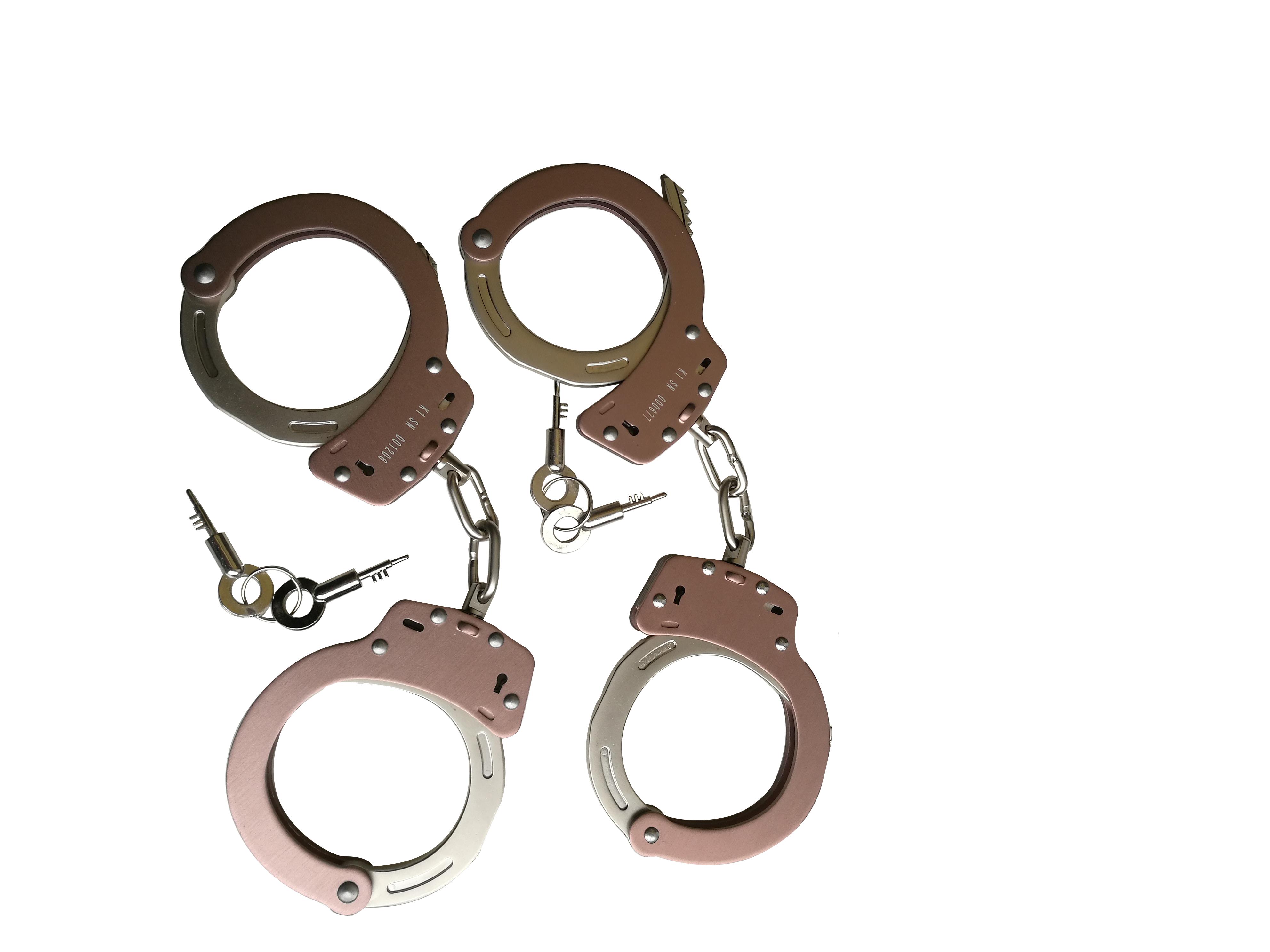

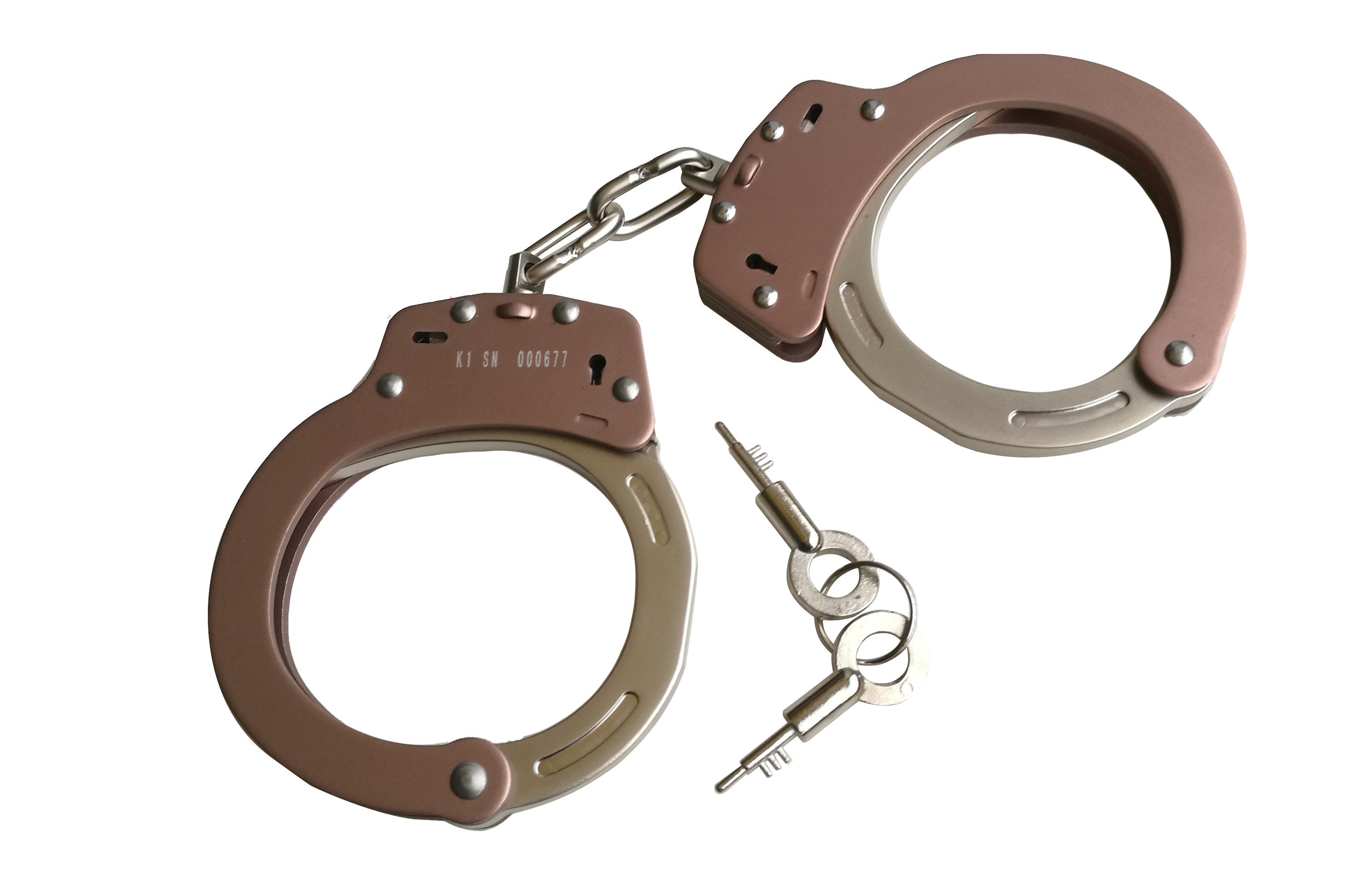

金属手铐由左右铐体和三排齿的扇梁、链座、链环、钥匙等组成。

5

标识

金属手铐其中一个铐体表面有激光雕刻清晰的永久性编号，字体为黑体，字高3.5   mm，位置符合招标文件。

6

尺寸

金属手铐主要尺寸L=53.63、H=54.25、B=81.41

金属手铐中锁齿零件的尺寸与标样一致。

金属手铐中片簧零件的尺寸为10.39mm。

7

颜色

金属手铐铐体表面颜色为铄金色，左右铐体颜色一致无明显色差；扇梁为哑光银色。

8

质量

金属手铐质量（不含钥匙和包装）≤255 g。

9

材料

金属手铐主要材料规格和质量要求符合招标文件。铝合金6061-T6、不锈钢2Cr13、钢板45#、不锈钢丝0Cr18Ni9、不锈钢2Cr13。

10

灵活性

10.1 金属手铐钥匙能从正反两面插入铐体锁孔，进行解除反锁和开启手铐。

10.2金属手铐的钥匙能插入反锁定位锁孔实现手铐反锁，反锁定位拨片运行灵活、顺畅。

10.3金属手铐的扇梁转动灵活、无阻滞。

11

反锁定位

金属手铐的反锁定位功能可靠。处于锁闭和反锁定位状态的金属手铐在1500N静压力作用下，不出现啮合松动或失效现象。

12

防拨性能

12.1 金属手铐的三个锁齿相互独立，在拨动任意一个锁齿时，其余两个锁齿不联动。

12.2金属手铐在锁闭状态下，防拨净工作时间均达到2 min。

13

强度

13.1金属手铐啮合牢固可靠，不被逆向拉开。

13.2金属手铐在锁闭状态下，施加2200 N的纵向静拉力并保持30 s，试验过程中金属手铐不被拉开，试验后铐体上没有永久性变形或裂纹。

13.3金属手铐在锁闭状态下，施加2200 N的横向静拉力并保持30 s，试验过程中金属手铐不被打开，试验后铐体上没永久性变形或裂纹。

13.4对金属手铐的扇梁铆钉施加2940 N静压力，保持30 s，试验后固定连接件不松脱。

13.5对金属手铐的钥匙施加3 Nm扭矩，保持30 s，试验后钥匙不出现变形、断裂。

13.6金属手铐在锁闭状态下，对铐体施加15 Nm扭矩，保持30 s，试验后铐体与扇齿不脱离。

14

耐用度

金属手铐用钥匙正常开启、锁闭为一个循环，7000次循环，每1000次反锁1次后，再按13.1和13.2的要求进行试验，能正常使用，铐体上没有永久性变形或裂纹，符合灵活性的要求。

15

跌落可靠性

金属手铐从1.5m高度，分别以水平横放、链环朝上两只铐体垂直向下及链环向下两只手铐铐体朝上三种状态，自由跌落至水泥地面后，能正常开启、锁闭和反锁定位。

16

耐腐蚀性

16.1 金属手铐耐腐蚀等级≥6级（耐腐蚀等级：10级），连续喷雾时间为12h。

16.2简易10级制定级法的具体规定，即在1dm²考核面积上锈点数与耐腐蚀等级的关系，符合招标文件的要求。

17

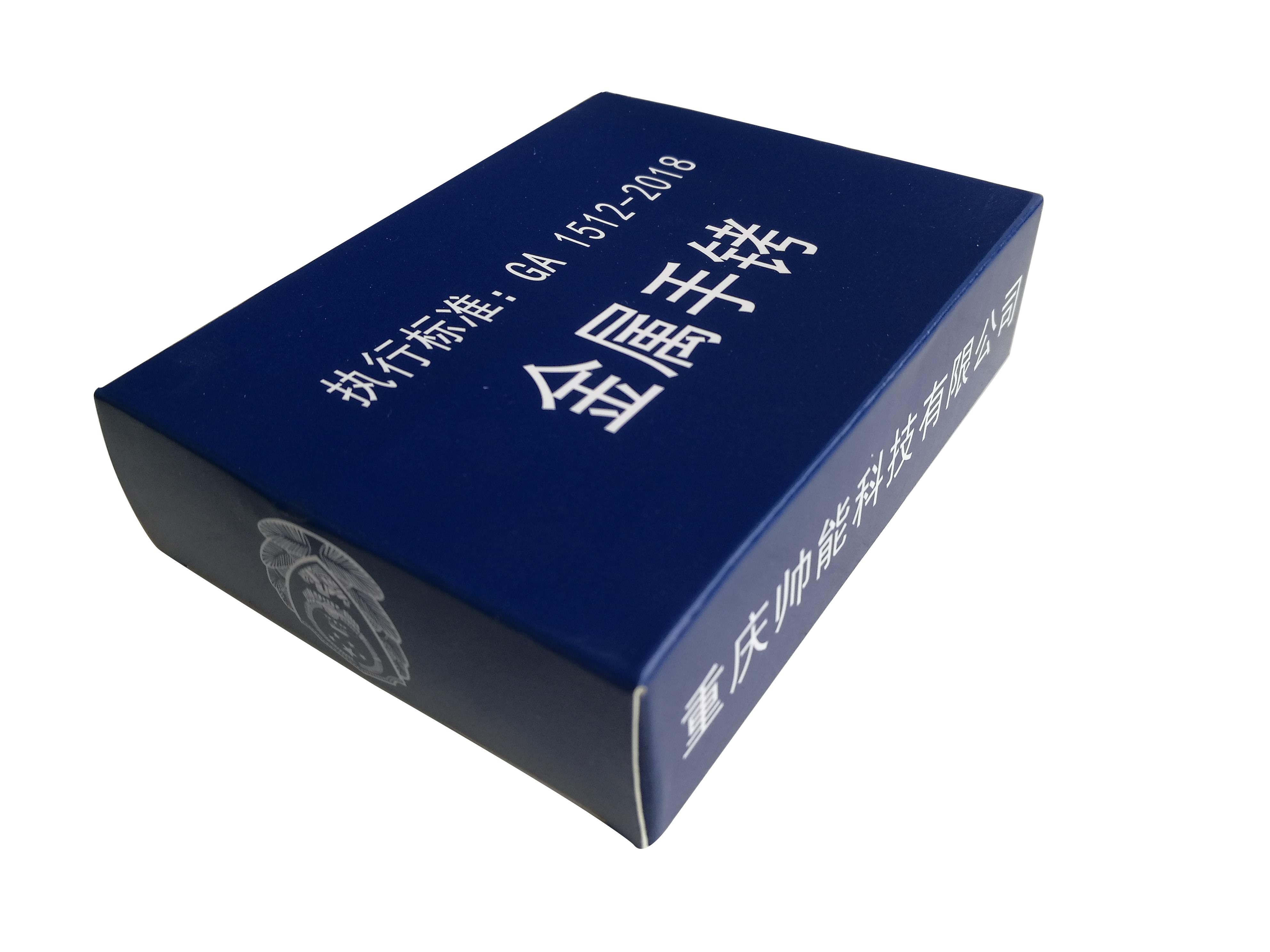

包装

17.1符合GB/T6543-2008运输包装，包装有外包装箱、中包装箱和内包装箱，1个外包装箱内装有5个中包装箱，1个中包装箱内装10个内包装箱。

17.2内包装箱中有金属手铐产品、说明书和合格证，每副产品（含两支钥匙）采用塑料袋包装后装入内包装箱，内包装箱按产品编号顺序依次装入中包装箱。

17.3中包装箱按产品编号顺序依次装入外包装箱。

17.4外包装箱的外形尺寸为445mm×235mm×180mm，内包装箱尺寸的外形尺寸为110mm×85mm×30mm。

17.5外包装箱质量符合GB/T   6543-2008中不低于2类双瓦楞纸箱的规定,内包装箱为单层纸盒。外包装箱上、下口盖对接处使用宽55mm～60mm的胶粘带封牢，粘贴后胶粘带折下纸箱楞边不低于50mm。用PP12008J塑料打包带捆扎外包装箱，捆成“＃”型，捆扎严密牢固。
