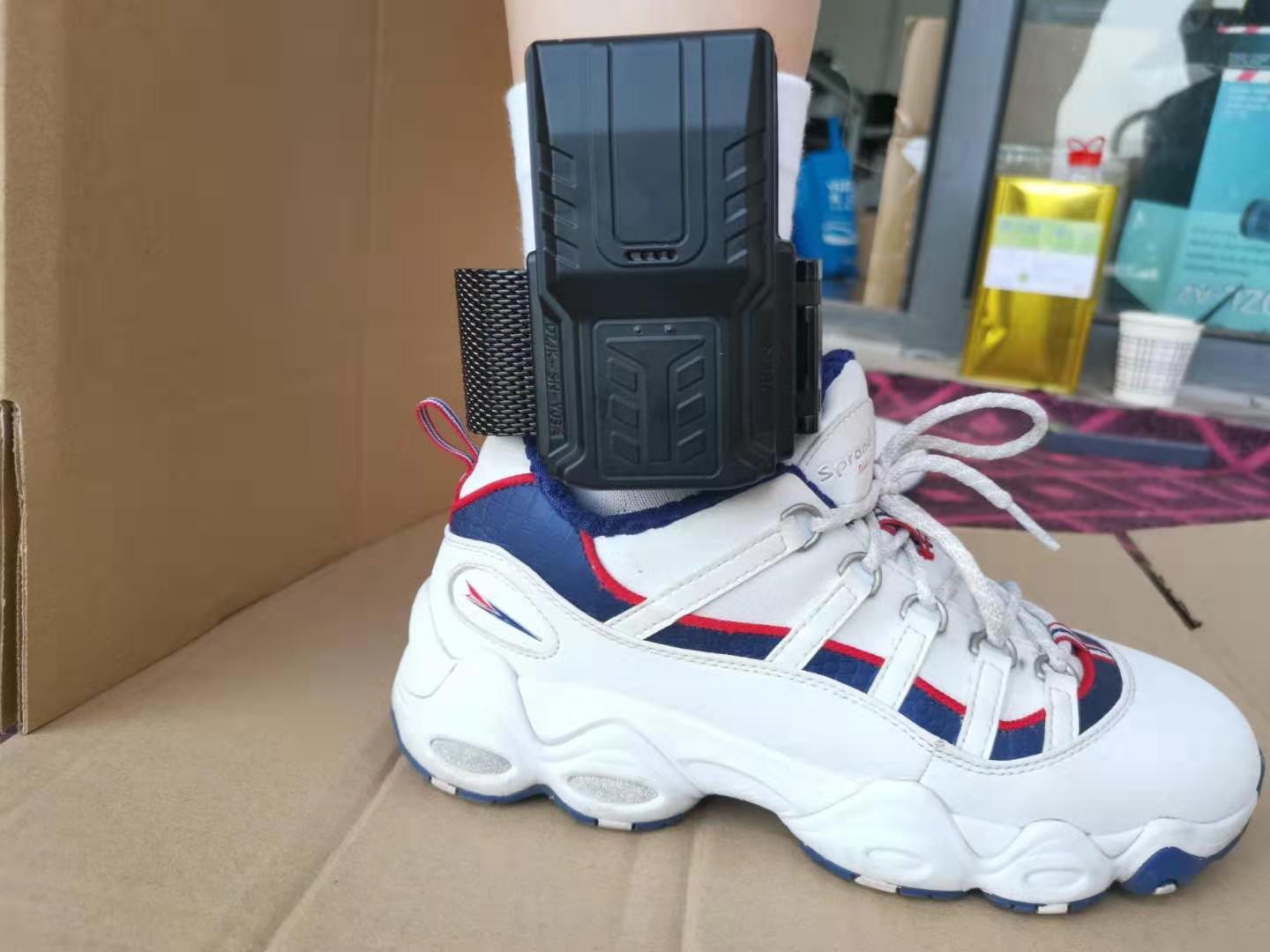

电子脚扣系统 （监外防脱逃押解系统）
（一）系统组成
1、系统组成
组件名称 | 数量 | 说明 |
标准配置 | ||
电子脚扣 | 1 | DZJK-SN-Y03 （行业首创：电子密码锁+机械备用锁/配非标专用钥匙） |
警用手持终端 | 1 | |
专用电池 | 2 | |
充电盒 | 1 | |
双头充电适配器 | 1 | |
合格证 | 1 | |
管控平台软件 | 1 | 用户自配电脑 |
操作指南 | 1 | |
选择配置 | ||
视频回传摄像头 | 1 | 手持机外接设备 |
盯防系统 | 1 | 包括固定支架（不建议配置） |
脚镣 | 1 | 通过链条与脚扣链接 |
4G执法记录仪 | ||
（二）特点与优势
1、TOF测距绑定：手持监控终端与电子脚扣之间，单通道双向飞行时差测距绑定。可根据管控需要设置报警距离（1-80米），设置距离10米以内时，报警误差0.2米左右。有效克服蓝牙或其它绑定方式报警距离不确定和报警不及时的严重缺点。

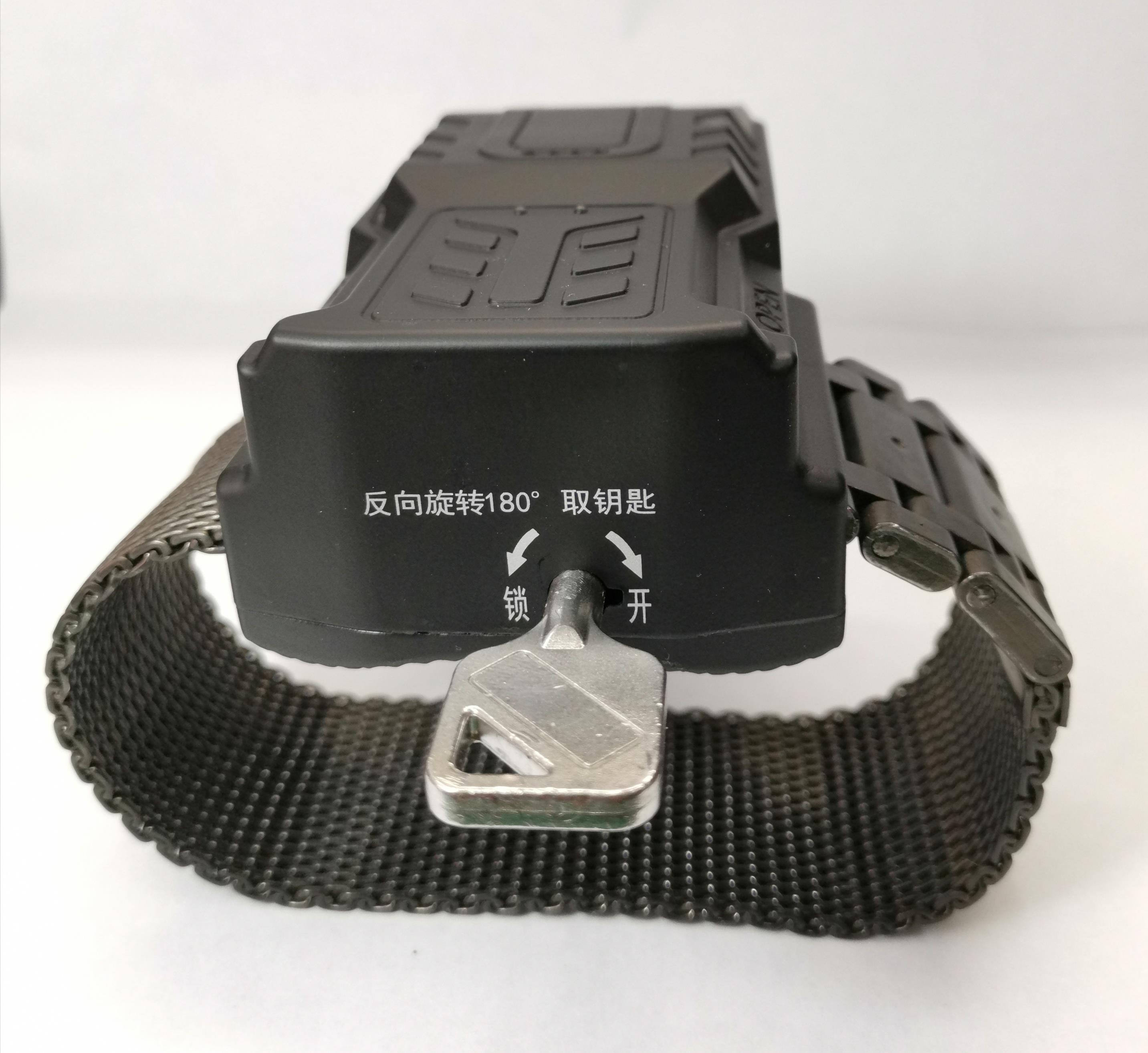

2、电子密码锁+机械备用锁： 行业首创集电子密码锁和机械锁（配非标专用钥匙）于一体设计，在不改变安全性的前提下，多一种开锁方式选择。
3、插拔式可更换电池（锁定状态受控人员不能拔除），其优势在于：
（1）有效避免当正需要使用设备时，出现电池无电不能使用的尴尬。
（2）设备寿命不受电池老化的影响，节省用户频繁更新重复购买设备。
（3）使用过程中，续航时间不受电池电量的影响，电池没有电量时，可以及时更换电池。
（4）手持机解绑脚口即可更换电池，无需专门工具，无携带零星专用工具和专用工具丢失的不便。
4、软金属带（剪刀等常用工具不能剪断），克服了刚性金属带对人体皮肤的伤害，更加体现人性化。
5、带长可调节，无需使用多种带长规格，避免警务人员的重复试戴过程。
6、盾牌级PC合金，强力抗击打不会被砸坏和变形，更可避免金属外壳在击打过程中的变形损坏。
7、无任何可见电极和信息插口，有效抵抗受控人员的隐形破坏。
（四）主要技术参数
手持监控终端主要技术参数 |
（1）主机尺寸：约150×76×26(mm)； （2）显示屏参数：4.5寸 540*960像素； （3）4G、3G、2G全网通； （4）通讯频段：TD-LTE B38/39/40/41； FDD-LTE B1/3MHz； 850/1900/2100MHz CDMA EVDO 800 TD-SCDMA B34/39 GSM 850/900/1800/1900MHz CDMA 800 （5）GPS定位：热启动≤2秒、温启动≤30秒、冷启动≤40秒； （6）续航时间：休眠状态≥1月，稳定安全运行状态≥3天； （7）电池电量：4700mAh； （8）定位功能：手持监控终端实现室内外环境下的定位服务，并将位置信息上传至监控管理平台； （9）定位精度：开阔地带GPS定位精度<10m 无卫星信号区域内WIFI、LBS及GSM辅助定位精度<200m； （10）测距性能：电子脚扣与手持监控终端之间的距离在空旷地80米内显示的距离误差应在≤1M，报警距离可设定，根据电子脚扣标准规范以及无线信号对环境的适应特点，正常使用环境建议20米范围内使用； （11）报警性能：当电子脚扣与手持监控终端之间的距离超过阈值，或电子脚扣被非正常打开以及遭受破坏时，手持监控终端和电子脚扣均应报警； （12）充电时间：充电完成时间<5h。 |
电子脚扣主要技术参数 |
（1）通讯频段：4G全频段、3G、2G LTE-TDD 四频Band 38/39/40/41 LTE-FDD 四频Band 1/3/5/8 TD-SCDMA 双频Band 34/39 UMTS 双频Band 1/8 EVDO 单频BC0 CDMA1x 单频BC0 GSM 双频Band 3/8 2.4GHZ频段(蓝牙、WIFI)； （2）定位功能：电子脚扣室内外环境下的定位服务，并将位置信息上传至监控管理平台；定位类型:GPS/北斗双模定位，支持AGPS定位；冷启动40秒，热启动2秒。 （3）绑定距离：电子脚扣与手持监控终端之间双向单通道测距绑定，距离在空旷地大于80米范围内时，手持监控终端显示的距离误差小于等于1米； （4）低温性能：温度-20±3ºC，持续16h，电子脚扣能正常工作； （5）高温性能：温度+55±2ºC，持续16h，电子脚扣能正常工作； （6）湿热性能：相对湿度93%，温度40±2 ºC，持续24h, 电子脚扣能正常工作； （7）防护等级：符合GB4208-2008 IP68等级的要求； （8）跌落性能：高度1.2m,跌落水泥地面，电子脚扣的外观无损坏，能正常工作； （9）振动性能：频率范围（5-20）HZ，振幅3.5mm;(20-30)HZ,加速度：5g； (30-200)HZ,加速度3g；1倍频程/min, X、Y、Z方向各30min,设备能正常工作； （10）冲击性能：冲击脉冲波形为半正弦，加速度幅值30g,脉冲持续11ms, X 、Y、Z各3 次，设备能正常工作； （11）静电放电抗扰度性能：设备处于工作状态，空气放电±10000V，接触放电±6000V，设备功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预； （12）承受拉力性能：电子脚扣需承受2200N的静拉力，持续1min,设备无损坏； （13）稳定性性能：设备能正常连续工作72h,无误报警、漏报警； （14）电池工作时间要求：电子脚扣充满电后，能持续工作72h； （15）报警类型： 脱绑报警：当电子脚扣与手持监控终端之间的距离超过设置阈值； 断带报警：电子脚扣被非正常打开时，手持监控终端和电子脚扣均应产生报警信息； 越界报警：电子脚扣超越管控平台设置的区域； 低电报警：≤40%，低于30%仍可正常使用60min以上。 （16）警声等级：报警声音当≥86dB(A) (距离1M)。 （17）定位精度：开阔地带GPS定位精度<10m、市区内LBS定位精度<200m； （18）充电时间：AC充电完成时间<4h； （19）材 质 : 盾牌级PC合金+不锈钢调节带； （20）机外形尺寸：106*64*50，参见《电子脚扣外形规格图》； （21）执行标准：GA443-2014《电子脚扣系统》 |
